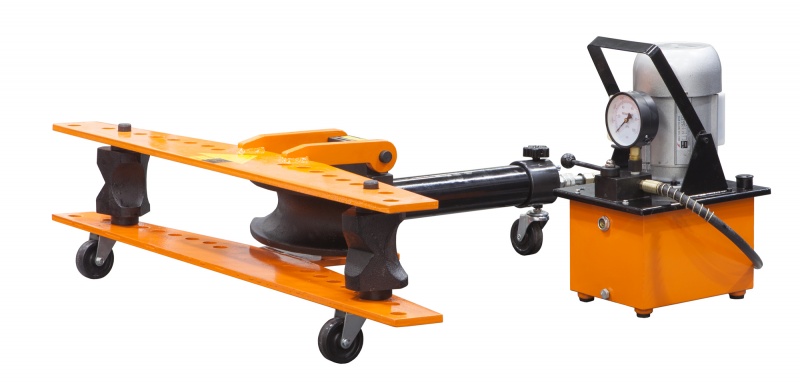

Трубогиб электрогидравлический Stalex EHPB-4D
Описание
Электрогидравлический трубогиб широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций. Электрогидравлическая модель отличается от ручных гидравлических трубогибов – более высокой производительностью и отсутствием применения физической силы работника.
Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Совмещает в себе лучшие характеристики двух типов:
- Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
- Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.
При такой конструкции станка, усилие работника сводятся к минимуму – он производит лишь установку настроек и смену заготовок.
Модель Stalex EHPB-4D продавливает заготовки при помощи гидравлической направляющей, электродвигателя с набором сменных рабочих оправ. Помимо восьми рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.
Особенности:
Производительный станок для легкого использования с быстрой установкой и демонтажем
Макс. усилие 23 тонн
9 сменных штампов в комплекте
Две горизонтальные опоры для регулировки радиуса гиба
Гидравлический привод, электродвигатель, манометр
Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
Холодная гибка труб в одной плоскости. Гиб до 90°
Размер гибочных штампов
(дюйм)
A
(мм)
B
(мм)
Минимальный радиус гибки
(мм)
D
(мм)
1/2"
115
67.5
50.2
22
3/4"
131
84.5
66
28
1"
147
96.5
75.4
34
1 1/4"
195
134
108.7
43
1 1/2"
242
162
...
Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Совмещает в себе лучшие характеристики двух типов:
- Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
- Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.
При такой конструкции станка, усилие работника сводятся к минимуму – он производит лишь установку настроек и смену заготовок.
Модель Stalex EHPB-4D продавливает заготовки при помощи гидравлической направляющей, электродвигателя с набором сменных рабочих оправ. Помимо восьми рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.
Особенности:
Производительный станок для легкого использования с быстрой установкой и демонтажем
Макс. усилие 23 тонн
9 сменных штампов в комплекте
Две горизонтальные опоры для регулировки радиуса гиба
Гидравлический привод, электродвигатель, манометр
Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
Холодная гибка труб в одной плоскости. Гиб до 90°
Размер гибочных штампов
(дюйм)
A
(мм)
B
(мм)
Минимальный радиус гибки
(мм)
D
(мм)
1/2"
115
67.5
50.2
22
3/4"
131
84.5
66
28
1"
147
96.5
75.4
34
1 1/4"
195
134
108.7
43
1 1/2"
242
162
...
Характеристики
Наименование: Трубогиб гидравлический Stalex ЕHPB-4D
Артикул: HHW-4D
Макс. усилие: 23 тонн
Макс. длина хода ползуна: 370мм
Стандартные штампы под трубы (водогазопроводные, бесшовные, полимерные): 1/2”
3/4”
1”
1-1/4”
1-1/2”
2”
2-1/2”
3”
4”
22мм: 28мм
34мм
43мм
50мм
62мм
79мм
90мм
110мм
Толщина стенки: 2,75 – 6мм
Макс. угол гибки: 90°
Электродвигатель + масляный насос:
Номинальное давление: в режиме низкого давления 2 MПa / в режиме высокого давления 70 MПa
Номинальный расход: в режиме низкого давления 5 л/мин /
в режиме высокого давления 0,70 л/мин
Напряжение: 220 В
Мощность: 750 Вт
Частота: 50Гц
Маслобак: 8 л
Доступный объем масла: 6 л
Скорость вращения: 1400 об/мин
Размеры (электродвигателя +
масляный насос): 305х245х510 мм
Вес (электродвигателя + масляный насос): 23 кг
Размер упаковки: 1180х460х320мм
Общий вес: 174кг
Артикул: HHW-4D
Макс. усилие: 23 тонн
Макс. длина хода ползуна: 370мм
Стандартные штампы под трубы (водогазопроводные, бесшовные, полимерные): 1/2”
3/4”
1”
1-1/4”
1-1/2”
2”
2-1/2”
3”
4”
22мм: 28мм
34мм
43мм
50мм
62мм
79мм
90мм
110мм
Толщина стенки: 2,75 – 6мм
Макс. угол гибки: 90°
Электродвигатель + масляный насос:
Номинальное давление: в режиме низкого давления 2 MПa / в режиме высокого давления 70 MПa
Номинальный расход: в режиме низкого давления 5 л/мин /
в режиме высокого давления 0,70 л/мин
Напряжение: 220 В
Мощность: 750 Вт
Частота: 50Гц
Маслобак: 8 л
Доступный объем масла: 6 л
Скорость вращения: 1400 об/мин
Размеры (электродвигателя +
масляный насос): 305х245х510 мм
Вес (электродвигателя + масляный насос): 23 кг
Размер упаковки: 1180х460х320мм
Общий вес: 174кг
